NF C 15-100 : règles d’une installation électrique et physique

La NF C 15-100 est la norme de référence des installations électriques à basse tension en France. Ses règles reposent sur quelques lois physiques : intensité, effet Joule, comparaison des courants et mise à la terre des masses.

7 min de lecture Approfondissement mis à jour le 24/10/2026 par

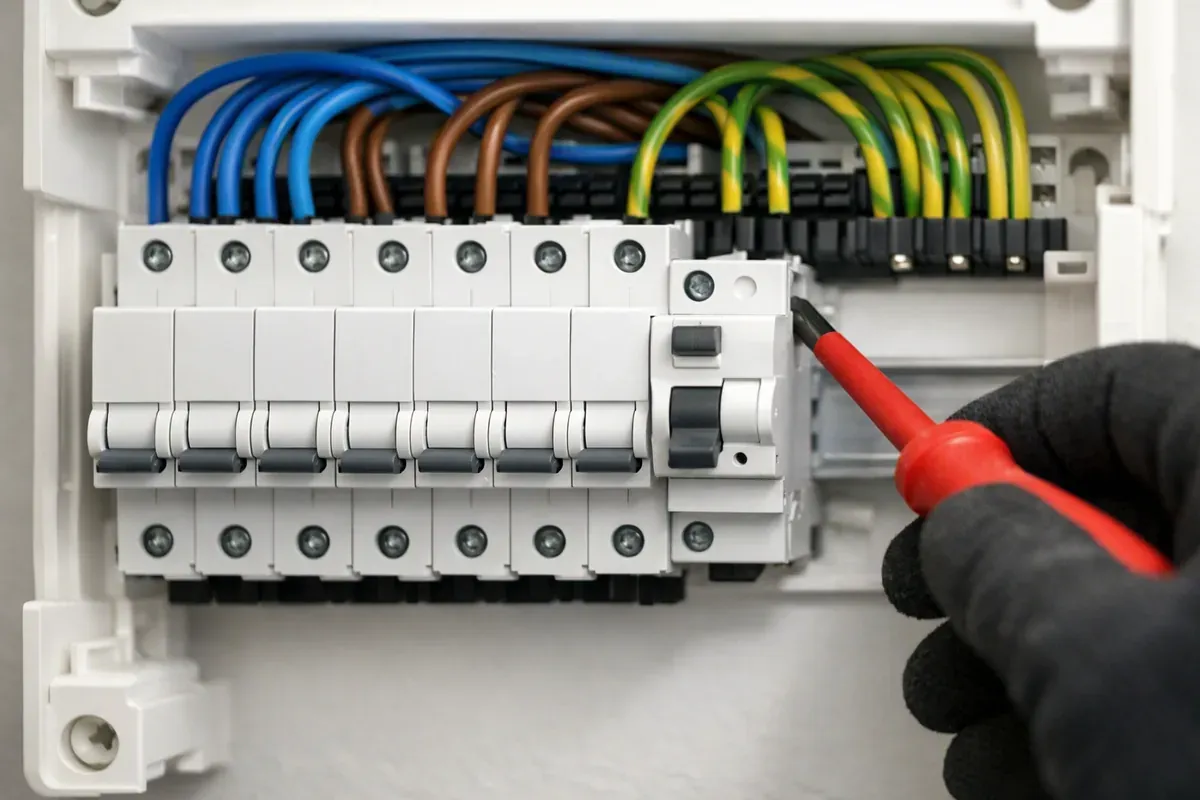

Main gantée de noir tenant un tournevis rouge devant un tableau électrique ouvert, disjoncteurs blancs et fils bleus, marron et vert-jaune

À retenir

  • La NF C 15-100 est la norme de référence des installations électriques à basse tension en France.
  • La section d’un conducteur découle de l’effet Joule : la chaleur dégagée varie avec le carré de l’intensité.
  • Le disjoncteur protège les câbles, le dispositif différentiel protège les personnes en comparant courant entrant et courant sortant.
  • Un différentiel ne remplit son rôle que si l’installation est reliée à la terre.
  • Création, rénovation et mise en conformité relèvent d’un professionnel qualifié.

Derrière chaque prise, chaque tableau et chaque câble d’un logement, des règles précises fixent ce qui est autorisé. Elles ne relèvent pas de l’arbitraire : presque toutes découlent de lois de physique du programme du collège et du lycée. Comprendre ces lois permet de saisir pourquoi une installation est organisée de telle manière, sans pour autant remplacer le travail d’un professionnel qualifié.

Ce que couvre la NF C 15-100

La NF C 15-100 est présentée comme la norme de référence qui encadre les installations électriques en France. Elle porte sur la conception et la réalisation des installations électriques à basse tension, c’est-à-dire celles que l’on rencontre dans les logements et dans de nombreux locaux courants.

Son objectif est double. Il s’agit d’abord de protéger les personnes contre l’électrisation, que l’INRS décrit comme le passage d’un courant dans le corps, avec des blessures plus ou moins graves à la clé. Il s’agit ensuite de protéger les biens, en évitant qu’un conducteur surchauffé ne devienne une source d’incendie.

Ces deux objectifs correspondent à deux familles de phénomènes physiques. La première concerne le chemin que prend le courant lorsqu’un défaut survient. La seconde concerne l’énergie dissipée sous forme de chaleur dans les matériaux traversés. Les paragraphes suivants reprennent chacune de ces notions dans l’ordre où elles interviennent dans une installation.

L’intensité, grandeur centrale du dimensionnement

Tout part de l’intensité du courant, exprimée en ampères. Un appareil branché sur le réseau appelle une intensité qui dépend de sa puissance et de la tension d’alimentation, selon la relation P = U × I. Plus l’appareil est puissant, plus le courant qui circule dans les conducteurs est élevé. Le détail de cette relation, ses unités et ses applications sont traités dans l’article consacré à la puissance électrique et la formule P = U x I.

Cette relation explique un principe central de la norme : on ne branche pas n’importe quoi sur n’importe quel circuit. Les circuits sont répartis par usage (éclairage, prises, appareils gourmands en énergie), de façon que l’intensité cumulée des appareils d’un même circuit reste compatible avec les conducteurs et les protections prévus pour lui.

Ainsi, la question « combien d’appareils sur ce circuit ? » n’est pas une affaire de confort. C’est une question d’intensité totale, et donc d’échauffement, comme l’explique la section suivante.

Section des conducteurs et effet Joule

Un fil de cuivre n’est pas un conducteur parfait : il possède une résistance électrique, faible mais non nulle. Lorsqu’un courant d’intensité I traverse un conducteur de résistance R, de l’énergie est dissipée sous forme de chaleur. La puissance dissipée vaut P = R × I². C’est l’effet Joule.

Deux conséquences se déduisent de cette formule :

  • la chaleur dégagée dépend du carré de l’intensité : doubler le courant multiplie par quatre l’échauffement du conducteur ;
  • la résistance d’un fil diminue lorsque sa section augmente, car les charges disposent d’un passage plus large.

Ces deux constats expliquent la raison d’être des règles sur les sections de câbles. Plus un circuit doit transporter d’intensité, plus ses conducteurs doivent être gros, afin que la chaleur produite reste évacuée sans que l’isolant ne soit endommagé. Un câble sous-dimensionné pour l’usage qu’on lui impose s’échauffe, vieillit prématurément et peut finir par provoquer un départ de feu.

La longueur joue aussi son rôle : à section égale, un conducteur plus long a une résistance plus grande. Les valeurs précises de sections, de longueurs et d’intensités admissibles figurent dans la norme et dans les tables des professionnels ; elles dépendent des conditions de pose et ne se devinent pas.

Les disjoncteurs : protéger le câble avant qu’il ne chauffe

Dimensionner un câble ne suffit pas. Il faut aussi garantir que l’intensité ne dépassera jamais durablement ce qu’il peut supporter. Le disjoncteur remplit ce rôle en coupant le circuit dans deux situations distinctes.

La première est la surcharge : trop d’appareils sont branchés, l’intensité dépasse la valeur prévue et le conducteur s’échauffe progressivement. La seconde est le court-circuit : deux conducteurs à potentiels différents se touchent, la résistance du circuit devient très faible et l’intensité s’envole presque instantanément. Dans les deux cas, la coupure doit survenir avant que l’effet Joule n’endommage l’installation.

La logique physique est donc simple : le calibre de la protection est choisi en fonction du conducteur qu’elle surveille, et non l’inverse. Remplacer un disjoncteur par un modèle de calibre supérieur sans changer le câble revient à supprimer la sécurité que le câble était censé garantir.

La protection différentielle : comparer ce qui entre et ce qui sort

Le disjoncteur protège le câble, pas la personne. Pour protéger les personnes, la norme impose une autre protection, fondée sur un principe différent : la comparaison des courants.

Dans un circuit sain, le courant qui entre par la phase est égal au courant qui revient par le neutre. Un dispositif différentiel compare ces deux valeurs. Si une partie du courant s’échappe par un autre chemin, par exemple à travers le corps d’une personne ou vers une masse métallique, un écart apparaît entre l’entrée et la sortie. Dès que cet écart dépasse un seuil, le dispositif coupe l’alimentation. Ce seuil est très faible devant les intensités habituelles des circuits : c’est celui des interrupteurs différentiels dits à haute sensibilité, destinés à la protection des personnes.

Ce principe repose sur la conservation de la charge : ce qui entre doit ressortir. Toute différence signale une fuite, donc un risque.

Piège fréquent

Croire que le disjoncteur protège contre l’électrisation. Il surveille l’intensité totale du circuit, pas les fuites vers la terre ou vers une personne. Seul le dispositif différentiel détecte l’écart entre courant entrant et courant sortant, et il ne remplit son rôle que si l’installation est reliée à la terre.

La liaison à la terre : donner au courant de défaut un chemin sûr

Un défaut d’isolement peut mettre accidentellement sous tension la carcasse métallique d’un appareil. L’INRS parle alors de contact indirect : le contact du corps avec une masse conductrice accidentellement mise sous tension. Sans précaution, toucher cette carcasse ferait passer le courant dans le corps.

La liaison à la terre répond à ce risque. Les masses métalliques sont reliées par un conducteur de protection à une prise de terre. En cas de défaut, le courant trouve un chemin de faible résistance vers la terre plutôt que de traverser une personne. Ce chemin facilité fait aussi apparaître un courant de fuite, que le dispositif différentiel détecte avant de couper.

Le lien entre les deux protections est donc direct. Comme le rappellent les fabricants de matériel électrique, un interrupteur différentiel ne remplit son rôle que si l’installation est reliée à la terre. Sans ce chemin, le courant de défaut peut rester dans la carcasse, prête à électriser la première personne qui la touchera, sans que l’écart entre phase et neutre ne déclenche quoi que ce soit.

La terre, le différentiel et le disjoncteur forment ainsi un système cohérent : chacun traite un phénomène physique précis, et aucun ne remplace les deux autres.

Conformité, contrôle et recours à un professionnel

Comprendre la physique d’une installation ne dispense pas de la confier à une personne qualifiée. Le calcul des sections, le choix des calibres, la vérification de la qualité de la prise de terre et les essais de fonctionnement demandent des compétences et des instruments de mesure. Une erreur invisible aujourd’hui peut se révéler lors d’un défaut, au pire moment.

Pour les bâtiments, le Consuel est l’organisme officiel qui contrôle et certifie la conformité des installations électriques. Cette étape s’ajoute au travail de l’installateur et vérifie que les dispositions de la norme ont bien été respectées.

Les notions abordées ici (intensité, effet Joule, conservation de la charge) relèvent du programme de sciences physiques, détaillé dans l’article sur la physique-chimie au lycée. Elles montrent comment un cours abstrait trouve une application très concrète dans chaque logement. Pour lire correctement les formules, la maîtrise des symboles essentiels en physique-chimie reste un préalable utile.

La mise en conformité, la rénovation ou la création d’une installation relèvent d’un professionnel qualifié. Les lois physiques expliquent les règles, mais ne suffisent pas à les appliquer en sécurité.

Questions fréquentes

Pourquoi un câble chauffe-t-il quand l’intensité augmente ?

Un conducteur possède une résistance, faible mais non nulle. Le courant qui le traverse y dissipe de l’énergie sous forme de chaleur, selon P = R × I². Comme l’intensité intervient au carré, une hausse modérée du courant provoque un échauffement nettement plus marqué.

Un interrupteur différentiel fonctionne-t-il sans prise de terre ?

Pas correctement. Le dispositif détecte un écart entre courant entrant et courant sortant, mais la terre offre au courant de défaut un chemin facile qui crée cet écart. Sans liaison à la terre, la protection différentielle perd l’essentiel de son efficacité.

Qui contrôle la conformité d’une installation électrique ?

Le Consuel est l’organisme officiel qui contrôle et certifie la conformité des installations électriques des bâtiments. Son intervention complète le travail de l’installateur, qui reste responsable du choix des matériels et de la réalisation conforme à la norme.

Peut-on modifier soi-même un tableau électrique ?

Cela n’est pas recommandé. Le choix des calibres, des sections et des protections demande des compétences et des mesures précises. Une erreur peut rester invisible jusqu’au premier défaut. Toute modification ou mise en conformité relève d’un professionnel qualifié.
